具体 Box 分析

Stts Box

官方定义

image-20211231213516770

传送门:MP4 文档 P32页

介绍

I 帧是一个视频解码的关键,当视频进行 seek 操作和清晰度切换,首先就要找到当前时间点附近的 I 帧,只有拿到 I 帧才能开始解码。所以这个 Box 可以说挺简单的,里面存的数据是对应 Sample 的 I 帧。当然音频是不存在这个 Box 的。

工具分析

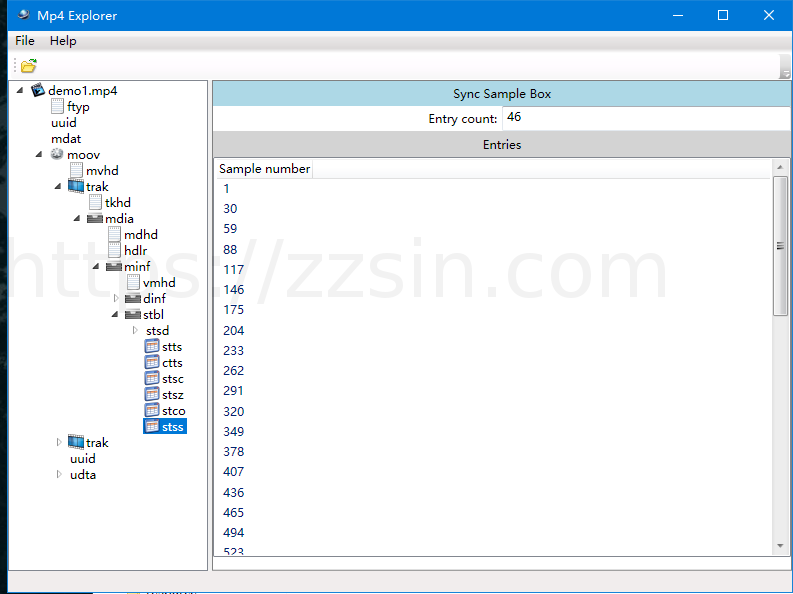

image-20211231214135101

这里存放的就是对应是 I 帧的 Sample。

其中该 Box 是 Full Box,后面有四字节的 version 和 flag 字段,其中 flag 默认值用0,这里分析略过,这里就直接解析 Data 的字段。

image-20211231214427076

字段大小实际值(16进制)含义
entry count400 00 00 2E关键帧的sample个数
sample count4 关键帧sample序号

代码定义

// BaseBox.h

// ...
// 其他 Box 的定义

class TimeStssBox : public BaseBox{
public:
    Timebyte version = 0;
    Timebyte flags = 0;
    unsigned int *IFrames = nullptr;
    unsigned int entry_count = 0; // 关键帧的sample个数
    TimeStssBox(BoxHeader h, Timebyte * d): BaseBox(h, d){};
    ~TimeStssBox();
    void CheckIFrame();
};

实现

// TimeStssBox.cpp

TimeStssBox::~TimeStssBox() {
    if (IFrames) {
        delete[] IFrames;
        IFrames = nullptr;
    }
}

void TimeStssBox::CheckIFrame() {
    printf("===========================\n");
    h.to_string();
    TimeBufferStream bufferStream(data, h.GetDataSize());
    bufferStream.GetUInt(); // flag version
    entry_count = bufferStream.GetUInt();
    IFrames = new unsigned int[entry_count];
    for (int i = 0; i < entry_count; ++i) {
        IFrames[i] = bufferStream.GetUInt();
    }
}
